Флейта пимак своими руками. Как сделать индейскую флейту пимак в походных условиях
Недавно отдыхали с друзьями в Дивногорье (есть такое замечательное место под Воронежем). Там в больших количествах произрастает пустотелое растение дудник, из которого получаются прекрасные флейты. Решили изготовить индейскую флейту пимак. С собой мы всегда возим «наборчик дудочника», в него входят нож-перо, пилка, немного клея ПВА, обувная капроновая нить, наждачка и тюнер для настройки.Подобрали подходящий материал (прошлогодний стебель дудника):

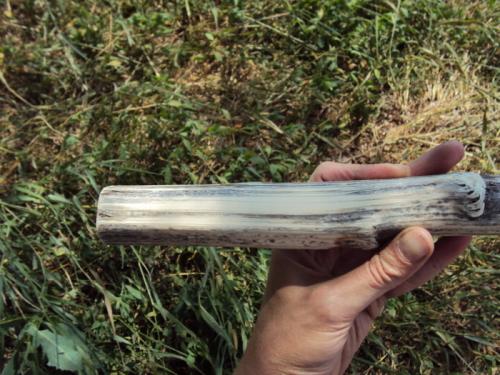

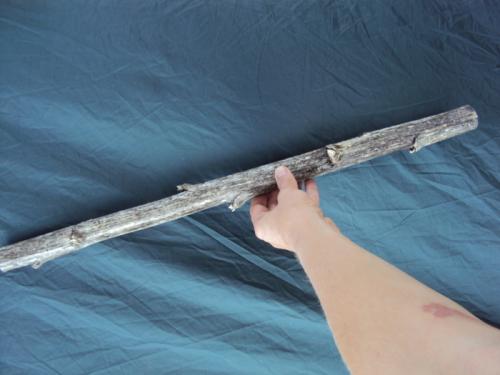

Отпилил стебель ровно с двух концов, затем удалил наросты и подчистил наждачкой. Длину трубки оставил где-то 50см. Диаметр внутреннего канала шел немного под конус, в среднем около 2см. Затем выровнял площадку под свисток, благо одна грань дудника была почти ровная:

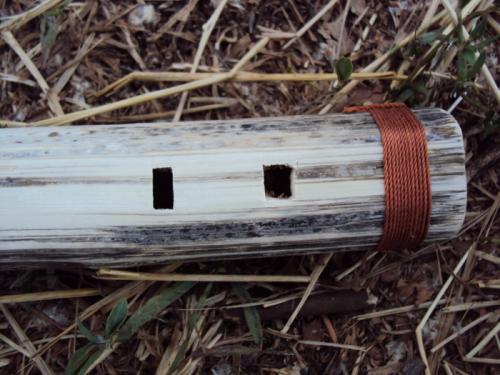

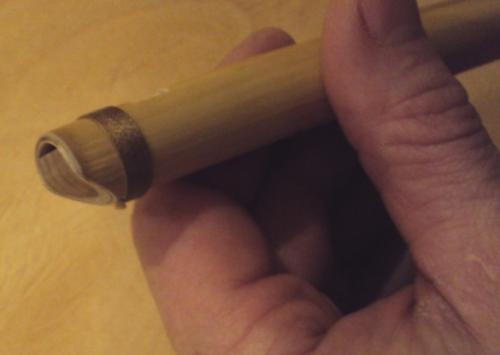

Затем я немного подчистил канал изнутри. У входного отверстия я перевязал снаружи трубку, чтобы не треснула и вставил внутрь пробку от вина, которую я случайно нашел у кострища (пробку я вставил не всю, а отрезал половину):

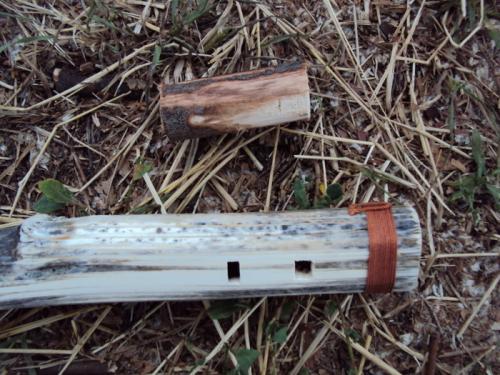

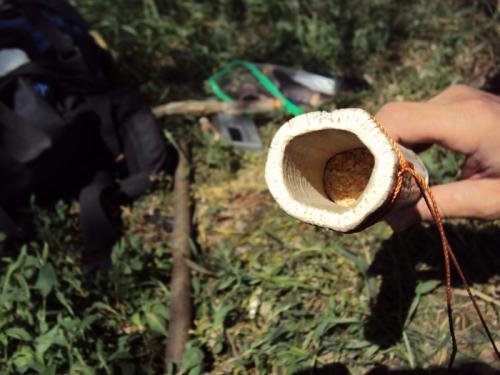

Пробку вставил на глубину где-то 6см. Микро щели, которые образовались между пробкой и стенкой дудника, я зашпаклевал клеем ПВА, смешанным с золой.Через час, когда все подсохло, проделал ножом 2 отверстия для свистка:

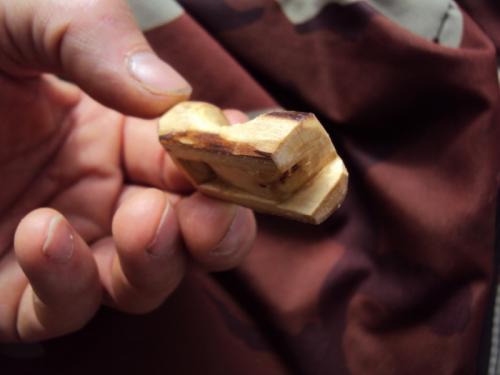

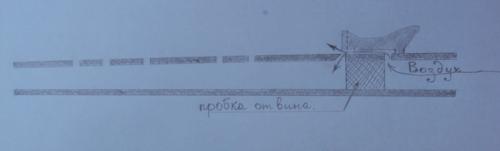

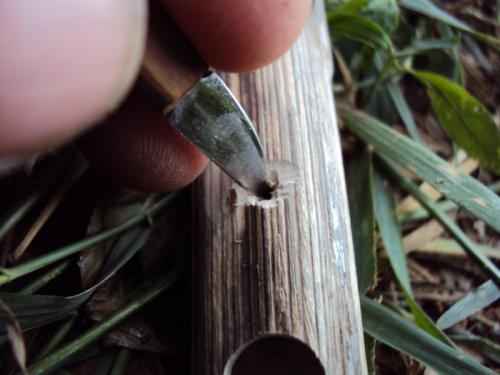

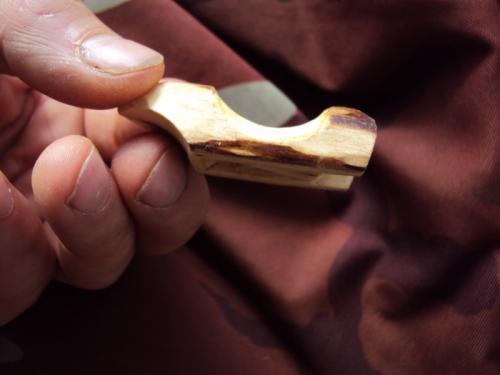

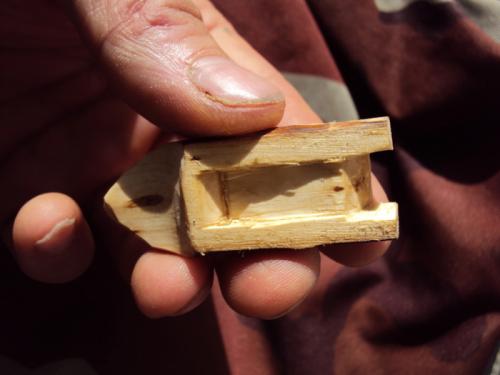

Отверстие, которое дальше от края (где-то 9 на 6мм) заострил под углом 45град.(см.на чертеже ниже).Из ивовой палочки сделал блок для канала между двумя отверстиями:

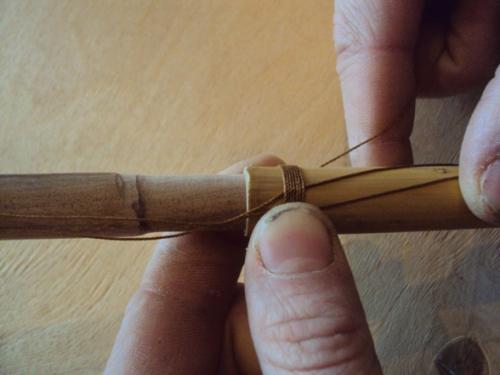

Щель канала в блоке у меня примерно 1мм. Блок я привязал капроновой нитью к трубке таким образом, чтобы он сформировал канал между двумя отверстиями и направил воздух на острие свисткового отверстия. Попробовал звучание, оно получилось не сразу, пришлось немного подвигать блок.После этого я перешел к настройке пимака по тюнеру. Строй минорная пентатоника. Первая нота, которая звучит без игровых отверстий D#, вторая (открытое отверстие снизу) F#, третья G#, четвертая А#, пятая C#, шестая D#. Отверстия отковыривал все тем же ножом:

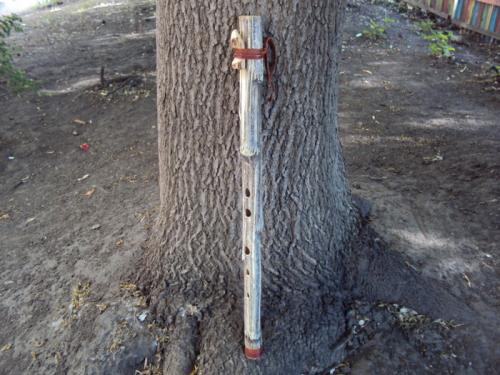

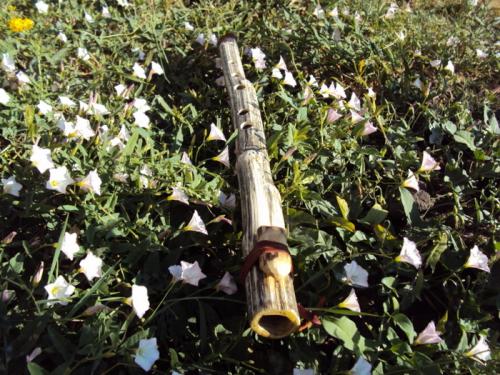

Когда настроил пимак, второй конец для надежности тоже обмотал нитью. Звук получился интересный, чем-то похожий на сякухати. Ниже выкладываю чертеж-схему пимака, которая поможет разобраться в его устройстве:
А вот звук пимака из дудника:
Audio clip: Adobe Flash Player (version 9 or above) is required to play this audio clip. Download the latest version. You also need to have JavaScript enabled in your browser.
Заказать флейту можно:
- по электронной почте: vkorobeinikov@mail.ru
- по телефону 8920-429-1955 (Воронеж)
- через ВКонтакте
Как сделать флейту из дерева. Как сделать дудочку (свирель) своими руками

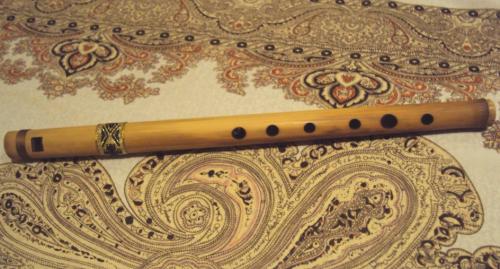

Свирель (дудочка) — старинный музыкальный инструмент. Обычно ее делали пастухи, чтобы развлечь себя при монотонной работе. Делали дудочку (свирель) как правило из камыша, тростника или другого пустотелого материала. Для того,чтобы сделать такую дудку, вам понадобится какая-нибудь полая трубка длиной ок. 30см. с внутренним диаметром ок. 1 см. Это стебель камыша(он растет по берегам рек или в заболоченных местах)или трубка из ПВХ. Еще вам понадобится тюнер или какой-нибудь музыкальный инструмент для настройки звука, ножовка, выжигатель по дереву, острый нож, клей типа «Момент», надфиль, наждачка и кусочек дерева для свистка.

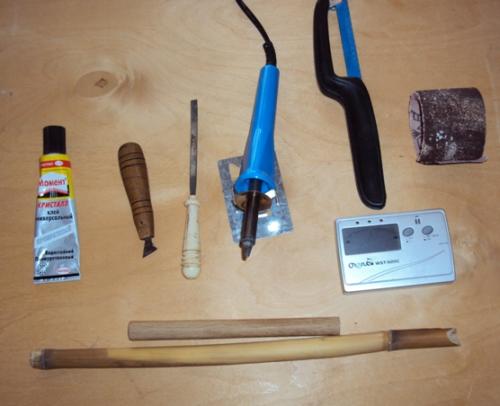

Ход работы по изготовлению свирели (дудочки) из камыша

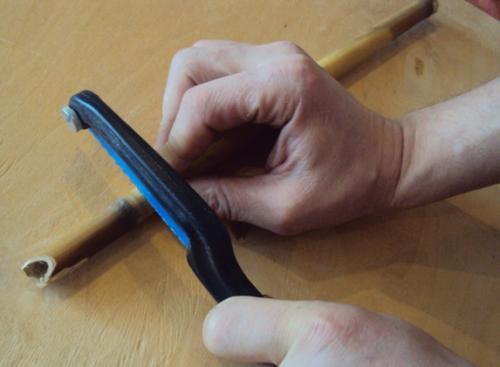

Вначале необходимо отпилить трубку по длине (у меня она 27см), выровнить края и удалить внутренние перегородки (если они есть) ножом:

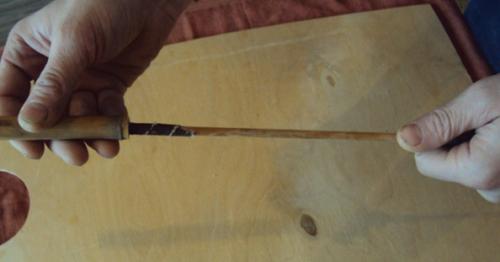

Затем зачищаем внутренний канал с помощью намотанной на палочку наждачки :
Теперь необходимо на расстоянии ок. 2см. от края вырезать отверстие свистка. Оно имеет прямоугольную форму. Ширина его 0,7 см., длина 0,5 см. Это ориентировочно. Окончательно его можно доводить при подстройке. Намечаем отверстие карандашом и прорезаем:

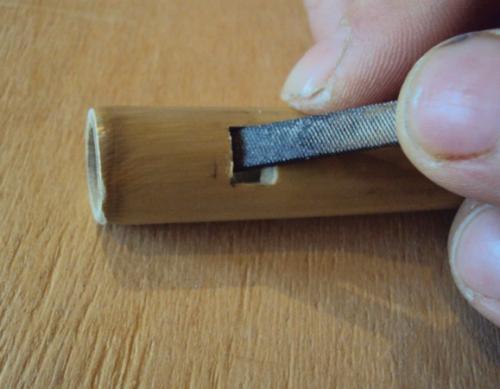

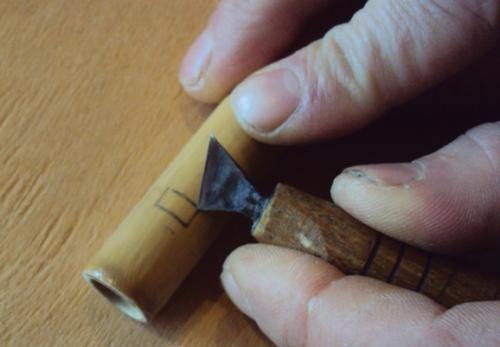

Теперь формируем надфилем угол свисткового отверстия (на стороне ближе к выходу). Он должен быть под углом 45 град. Этот угол очень важен, т.к. он непосредственно участвует в формировании звука, рассекая струю воздуха.
Теперь необходимо сделать пыж из кусочка дерева, и подогнать его под диаметр внутреннего канала (схема его устройства ниже). Он должен доходить до ближней грани отверстия свистка.
Можно стянуть ниткой край дудочки, чтобы камыш не треснул:

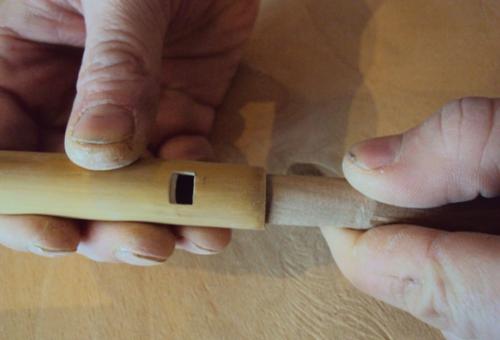

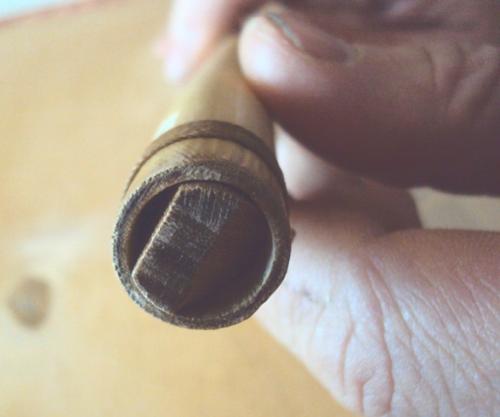

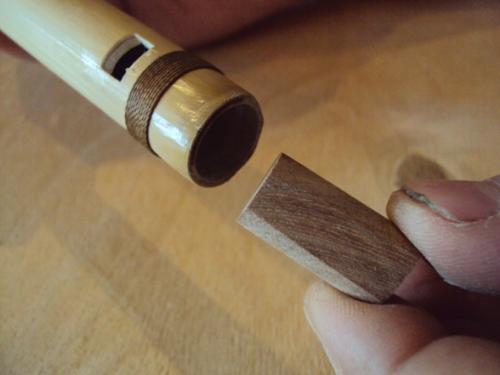

вставляем пыж в дудочку, предварительно примеряя его:
Отпиливаем лишнее, выравнивая край:
Промазываем пыж клеем и вставляем в дудочку. Когда он подсохнет, формируем для удобства игры скос края дудочки:

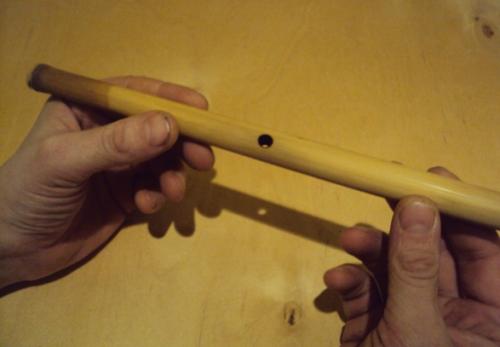

Теперь с помощью тюнера проверяем тональность (первый звук) нашей флейты. У меня получился»Ре». Дальше необходимо прожечь первое отверстие. В начале прожигаем дырочку маленького диаметра,проверяем тюнером и подстраиваем отверстия, расширяя его.Чем шире и выше к свистку отверстие,тем выше нота. Строй свирели диатонический, т.е. гамма мажорная или минорная. При всех закрытых отверстиях получилась нота «Ре», значит первая дырочка будет соответствовать ноте «Ми», вторая ноте «Фа диез», третья-«Соль», четвертая-«Ля», пятая «Си», шестая «До диез», и нижняя «Ре». Это мажор. Ниже выложу схему с промерами отверстий и устройством свистка.

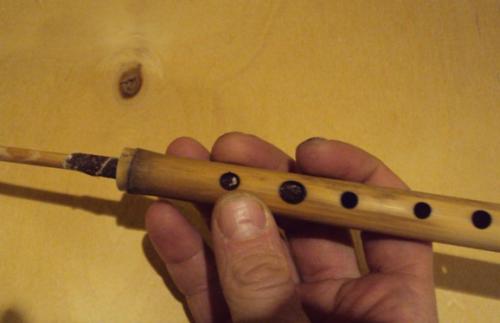

После настройки шести дырочек с верхней поверхности флейты, необходимо зачистить внутренний канал от остатков гари наждачкой:

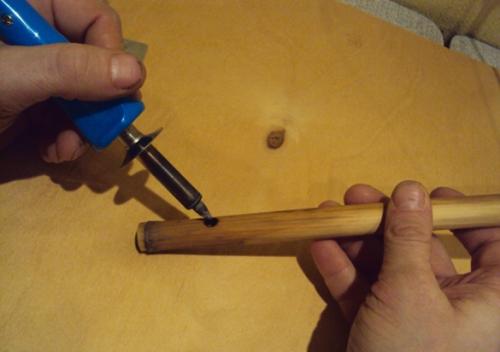

Последним прожигаем отверстие с нижней поверхности флейты:

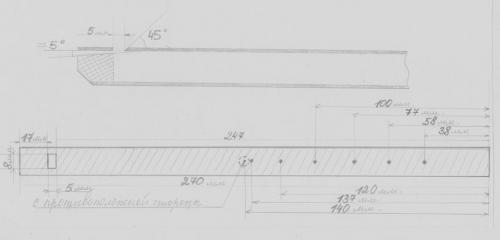

Схема свистка и промеров отверстий дудочки:
Заказать флейту можно:
- по электронной почте: vkorobeinikov@mail.ru
- по телефону 8920-429-1955 (Воронеж)
- через ВКонтакте
Как настроить пимак. Пимак

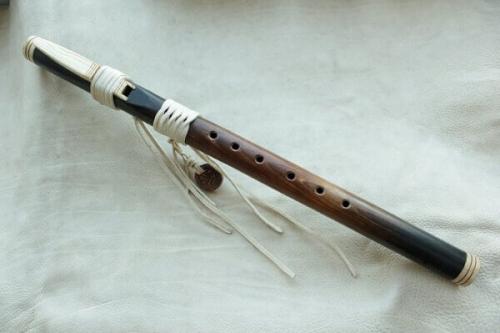

Пимак индейская флейта любви

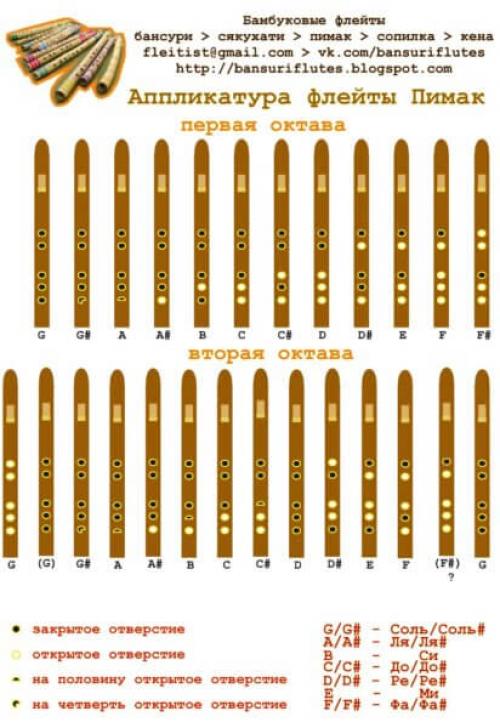

Несколько слов про аппликатуру флейты пимак в программе Свирелька:
Пимак изготавливается в нескольких вариантах. Это обычное дело для народных музыкальных инструментов — хороший мастер-изготовитель имеет свои секреты и применяет из в конструкции изготавливаемых инструментов. Единого стандарта, как у оркестровых инструментов в народных может не быть.
Пимак может быть 6 или 5 дырочной флейтой изготовленной для разных тональностей и с разными вариантами аппликатуры.

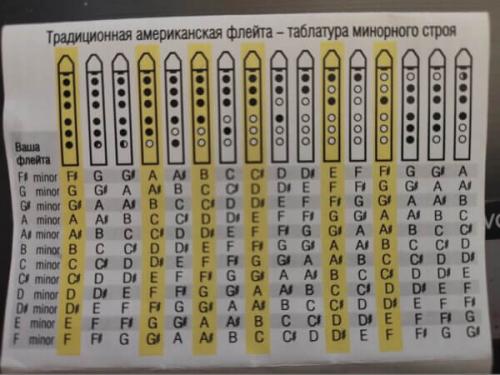

Например, пимак от фирмы high spirits предлагается как минимум в восьми вариантах:
Для индейской музыки, которую в основном играют на пимаке характерен довольно узкий диапазон и диатонический строй пентатоника. С такой аппликатурой, как у пятидырочного пимака в строе соль на рисунке:

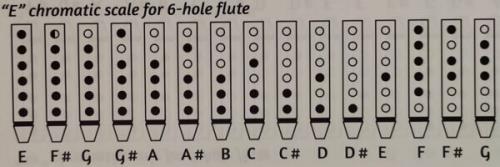

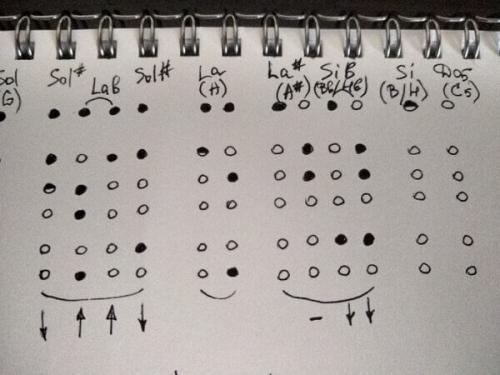

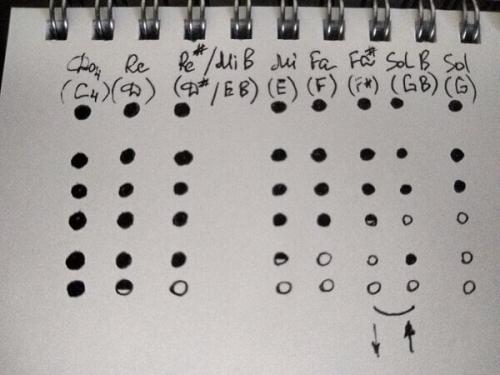

При этом, для инструмента возможна и хроматическая аппликатура вида:
На картинке видно, что для нот соль-диез/ля-бемоль малой октавы не указана аппликатура.
Можно играть эти ноты в четверть нижнего отверстия.

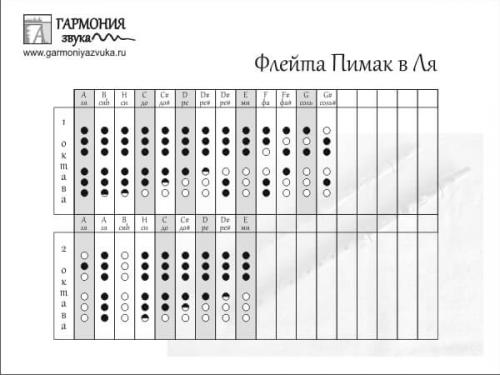

Вот, примерно такая же аппликатура пимака в другом строе:
аппликатура пимак строй ми
То есть, у пимака, как и у многих других народных духовых инструментов, отсутствует единый подход к изготовлению инструмента и, как уже упоминалось, у разных мастеров могут встречаться немного отличающиеся аппликатуры инструмента.
Поэтому, если у вас флейта пимак с другой аппликатурой, чем в программе Свирелька, пишите в техподдержку и присылайте свой вариант аппликатуры, будем добавлять.
Свирель своими руками чертежи. Как сделать свирель своими руками
Свирель (ее еще называют «сопелью» или «цевницей») — один из видов продольной флейты, распространенный на Руси.
Согласно славянской легенде, на свирели играл Лель — сын богини любви.
Поэтому считалось, что свирелью можно пробудить взаимные чувства.
Итак, приступим:
Материалы и инструменты для изготовления свирели
Чтобы изготовить свирель из дерева своими руками, нам понадобится довольно внушительный арсенал:
- наждачка
- маленькая деревянная втулка (диаметром 1,5 см и длиной 4 см)
- линейка
- карандаш
- тюнер
- небольшие тисочки (не обязательно, но с ними гораздо удобней)
- что-то, чем можно сверлить (бормашинка, дрель, гравер) и сверла разных диаметров: примерно от 0,8 до 4,2 мм
- надфиль
- нож
- полукруглый резец
- пара струбцин
- клей ПВА
- два деревянных брусочка 30×2х1 см.
Изготовление свирели своими руками
Сначала берем деревянные брусочки и размечаем их. Нужно нарисовать границы внутреннего канала свирели, с одной стороны бруска этот канал 1,5 см в ширину, а с другого, 1 см, то есть, канал будет слегка сужаться к концу свирели.
Теперь зажимаем один из брусков в тисочки и начинаем вырезать полукруглый канал. На моей заготовке заштрихована область, которую нужно будет снять резцом.
Аккуратно и не торопясь снимаем стружки, следим за направлением древесных волокон. Они не всегда могут идти вдоль заготовки, поэтому будьте внимательны, иначе резец может пойти криво.
Стараемся прорезать канал до ровненького полукруга по всей длине. Со вторым бруском поступаем точно так же.
Когда обе половинки вырезаны, нужно их зашлифовать. Кусочком наждачки проходим по внутренней поверхности канала, добиваясь гладкости.
После шлифовки переходим к свистку. Отступив 4 см от верхнего края заготовки (где широкий конец канала), рисуем прямоугольник 5 на 7 см, желательно ровно по центру.
Сверлом 4,2 мм делаем три отверстия вплотную друг к другу, так, чтобы получилось овальное окно.
Теперь берем надфиль и доводим окно до прямоугольной формы, согласно сделанной разметке.
После этого тем же надфилем стачиваем одну сторону окна под углом примерно 30-45 градусов. Это самая ответственная часть работы: от остроты и гладкости грани будет зависеть качество звука.
Настало время соединить половинки. Мажем их клеем ПВА и складываем, аккуратно совмещая канал. Прижимаем струбцинами и оставляем сохнуть на пару часов.
Когда клей высохнет, раскручиваем струбцины и берем нож. Срезаем верхнюю часть маленькой деревянной втулки, примерно 1,5 мм, так, чтобы получилась плоская ровная грань. Посмотрите на фото, и все станет ясно.
После этого смазываем втулку клеем и вставляем ее с верхнего конца флейты, формируя свисток. Срезанной гранью наверх, ровно до края свисткового окна.
Ждем пока клей высохнет, и беремся за нож. Аккуратно остругивая заготовку, придаем ей округлую форму, потом заглаживаем шкуркой.
Чтобы было удобно играть, сделаем срез на верхнем конце свирели сзади.
Теперь самое интересное — настройка. Попробуйте подуть в свирель, послушайте звук и проверьте по тюнеру. Если вы все сделали аккуратно, у вас получится Ля диез. Это самый низкий звук, который может извлекать наша свирель.Всего у нас будет семь нот и шесть игровых отверстий. Разметим их: самое первое отверстие будет в 6 см от нижнего конца свирели, остальные отверстия — с шагом в 2 см.
Вооружившись сверлами разных диаметров, начинаем настройку. Свирель часто настраивают в натуральном мажоре. Это значит, что у нас должен получиться такой ряд звуков: Ля диез — До — Ре — Ре диез — Фа — Соль — Ля.
Общий принцип настройки такой: чем больше отверстие, тем выше звук. Поэтому сперва просверливаем очень маленькую дырочку, слушаем. Если нужен звук чуть-чуть выше, рассверливаем побольше. Главное — не переборщить, потому что сделать отверстие меньше уже не получится.
Пимак чертеж.
Недавно отдыхали с друзьями в Дивногорье (есть такое замечательное место под Воронежем). Там в больших количествах произрастает пустотелое растение дудник, из которого получаются прекрасные флейты. Решили изготовить индейскую флейту пимак. С собой мы всегда возим «наборчик дудочника», в него входят нож-перо, пилка, немного клея ПВА, обувная капроновая нить, наждачка и тюнер для настройки.Подобрали подходящий материал (прошлогодний стебель дудника):
Отпилил стебель ровно с двух концов, затем удалил наросты и подчистил наждачкой. Длину трубки оставил где-то 50см. Диаметр внутреннего канала шел немного под конус, в среднем около 2см. Затем выровнял площадку под свисток, благо одна грань дудника была почти ровная:
Затем я немного подчистил канал изнутри. У входного отверстия я перевязал снаружи трубку, чтобы не треснула и вставил внутрь пробку от вина, которую я случайно нашел у кострища (пробку я вставил не всю, а отрезал половину):
Пробку вставил на глубину где-то 6см. Микро щели, которые образовались между пробкой и стенкой дудника, я зашпаклевал клеем ПВА, смешанным с золой.Через час, когда все подсохло, проделал ножом 2 отверстия для свистка:
Отверстие, которое дальше от края (где-то 9 на 6мм) заострил под углом 45град.(см.на чертеже ниже).Из ивовой палочки сделал блок для канала между двумя отверстиями:
Щель канала в блоке у меня примерно 1мм. Блок я привязал капроновой нитью к трубке таким образом, чтобы он сформировал канал между двумя отверстиями и направил воздух на острие свисткового отверстия. Попробовал звучание, оно получилось не сразу, пришлось немного подвигать блок.После этого я перешел к настройке пимака по тюнеру. Строй минорная пентатоника. Первая нота, которая звучит без игровых отверстий D#, вторая (открытое отверстие снизу) F#, третья G#, четвертая А#, пятая C#, шестая D#. Отверстия отковыривал все тем же ножом:
Когда настроил пимак, второй конец для надежности тоже обмотал нитью. Звук получился интересный, чем-то похожий на сякухати. Ниже выкладываю чертеж-схему пимака, которая поможет разобраться в его устройстве:
Как сделать флейту Пана
Особенности изготовления Флейт Пана на Алтае
Решил я летом замутить себе, а мож и не себе а так просто, флейту Пана. Материал…где его взять??? И тут я случайно попадаю на озеро Савушка. Горное такое озеро…вокруг красотища…а по берегу чилим валяется (кто не знает: чилим - водяной орех, в простонародье "чертики"). Как мне потом стало известно, чилим растет на примерно метровых стеблях, стебли внутри полые , более менее прочные…
Набрал я этих стеблей связочку и в машину погрузил.
По приезду домой я связку чилима на столе рассыпал и на коленья попилил.
Пилил обычной ножовкой по металлу, только нужно оч аккуратно пилить, не дай бог поломаешь ценнейшую трубочку 8)) После чистки трубочек от всякой дряни (перегородки, отслоившиеся стенки, вода(!) и пр.) обработал их (трубки) цилиндрическим напильником и плоским напильником острые края поубирал.
Теперь нужно решить, какую флейту будешь делать: сколько будет трубочек, в каком строе она будет. Я свою первую флейту из чилима настраивал по пентатонике (пианино без белых клавиш), вторую - две октавы начиная с до.
Дальше начинается самое интересное: подборка и настройка. Подборка осуществляется поиском в куче трубочек той самой, первой…Затыкаешь большим пальцем дырку с одной стороны, дуешь…разница между нужной нотой и той, которая получается посредством затыкания одного конца большим пальцем, должна быть где-то тон-полтора…укорачиваем некоторые трубочки, до нужной длинны…нужной она становится опытным путем :))…
Настройка: дыбаешь где-нибудь винных пробок побольше, отрезаешь от пробки четверть, подгоняешь под диаметр трубочки с помощью ножа канцелярского или другого какого-нибудь…вставляешь пробку, точнее остаток от нее, настраиваешь путем пропихивания пробки выше ниже…лучше образцы звука взять в MIDI-секвенсоре (я говорю про частоту, а не про тембр)…добившись нужной частоты звука "закапываем" пробку (в смысле каплями с наклонённой свечки).
Когда все трубочки готовы, то бишь настроены, остается только скрепить их…я склеивал их между собой народным клеем "Момент" 8)…после склейки сделал три обода из тонкой (примерно 0.5 -0.7 мм) алюминиевой полоски и тоже посадил ее на "Момент".
Осталось только украсить все это дело "этно-тряпочкой", надыбанной у мамы 8), поставит клеймо мастера (себя то бишь) и научиться играть… всего-то ничего…
Примечание:
Когда я настраивала свою первую бамбуковую флейту Пана, то тоже настраивала трубочки по отдельности. Однако же, когда я собрала флейту, меня ждал неприянтный сюрприз - она строила плохо. Ведь когда я дую в "отдельную" трубочку и в трубочки в сборке - угол наклона трубки к лицу модет оказаться разный, и разный тон от этого. Я бы советовала отденьно проводить только грубую настройку, а окончательно доводить строй пробками - только в сборке.
Как сделать флейту. Флейта Пана (Кугиклы) своими руками Отредактирова. 2022
Я уже писала неоднократно, что очень ценю редкие на нашем сайте мужские мастер-классы. Поэтому с удовольствием представляю вам рассказ Дмитрия Дубровского о том, как сделать музыкальный инструмент Флейта Пана (Кугиклы) своими руками. Сейчас, конечно, уже не время собирать тростник в наших широтах, но на следующий год может пригодиться, сохраните себе в закладки.
Детская флейта из тростника своими руками
«Тростник — удивительный природный материал. Просто кладезь для разного рода. Многие народы на Земле издревле использовали его в хозяйстве и искусстве. Полое устройство стебля само по себе напрашивается на изготовление духового инструмента. Один из самых простейших инструментов – кугиклы . Подобный духовой инструмент разные народы именуют по-своему: най, скудучай, сампоньо, сиринкс и т.д. Также инструмент известен как дудочка или флейта Пана (в честь древнегреческого козлоногого бога). Изготовить ее самому не трудно. По сути это набор трубок разной величины.
Эта дудочка обязательно порадует вашего ребенка. Лучше, если делать кугиклы вы будете вместе с ним. С педагогической точки зрения. Особенно на первом этапе.
А первый этап – сбор материала. Уделите один выходной для прогулки на свежем воздухе. Тростник растет по берегам рек, прудов. С собой стоит прихватить нож, перчатки и резиновые сапоги. Собирать тростник необходимо осенью, в октябре. В это время он уже полностью созревает.
Итак, вы в зарослях тростника. Необходимо выбирать ровные стебли, приблизительно одного диаметра.
«Накосить» нужно много, так как в процессе очистки часть неизбежно пойдет в брак. Дабы не везти домой лишний органический мусор, очистить стебель от листьев рекомендуется на месте.
После очистки намного легче выявить кривые стебли. Их тоже желательно срезать. Оставшуюся охапку качественного сырья забирайте домой.
Тростнику нужно дать просохнуть. Дома найдите удобное место, где ваша «добыча» может спокойно полежать пару дней (иногда неделю). Класть на батарею или сушить феном не стоит.
Что же, тростник высох. Как видно тростник состоит из трубочек, соединенных между собой «коленцами». Определите пять таких трубочек. Нужно чтоб они совпадали по диаметру и длине. Теперь отделим тростинки. Если вы не можете виртуозно работать ножом, то рекомендуется взять лобзик. Последующие манипуляции проделайте сами, без участия ребенка.
Аккуратно распиливаем ровно посередине коленца. Полученные трубки с обеих сторон защищены мембранами. Нужно их проколоть. Подойдут нож или же большой гвоздь.
Потом очищаем сердцевину трубки от мякоти. Вам понадобится ровная круглая палочка чуть меньшего диаметра.
Или круглый надфиль. С надфилем нужно быть предельно осторожным, не переусердствуйте. Внутренние стенки должны получиться гладкими. Продуйте ее.
Первая трубка – самая длинная. По ней отмеряем длину остальных четырех. Потом обрезаем каждую по уменьшению от первой. За мерило послужит ширина большого пальца.
Это ведь народный инструмент, ювелирная точность не обязательна. Зачищаем концы наждачной бумагой (невысокой зернистости) от неровностей. Можно проверить звучание. Зажмите пальцем один конец трубки, в другой дуньте. Но дуть нужно не как в шарик или обычную дудочку, а вскользь. Делаем полуулыбку «Моны Лизы», прислоняем свободный край дудки к нижней губе вертикально и дуем.
Завершающий этап. Все трубки нужно соединить «в шеренгу». Классический народный способ довольно трудоемкий. Нужно все трубки связать попарно, а после вместе нитью. Закрепить это все расщепленными пополам теми же тростинками. Есть альтернативный вариант – холодная сварка.
В любом хозяйственном, либо магазине автозапчастей оная имеется. Стоит совсем недорого. Состоит она из двух компонентов, которые нужно перемешать, разминая в руках как пластилин. Но не обязательно смешивать все содержимое упаковки. Оставьте половину, пригодится.
Скрепляем части нашей дудочки Пана. Через пару часов все схватится, намертво. Поэтому следует положить будущий музыкальный инструмент в место, где его не потревожат. Теперь нужно заткнуть нижние отверстия. Как альтернатива подойдет. Или оставшаяся холодная сварка. Катаем колбаску равную внутреннему диаметру дудочек, режем на равные части. Затычки готовы. Готовы кугиклы. Играем, наслаждаемся.
